低成本单目结构光系统安装教程：轻松上手3D结构光扫描

——日期：2025-09-28 15:19:33 ——浏览量：

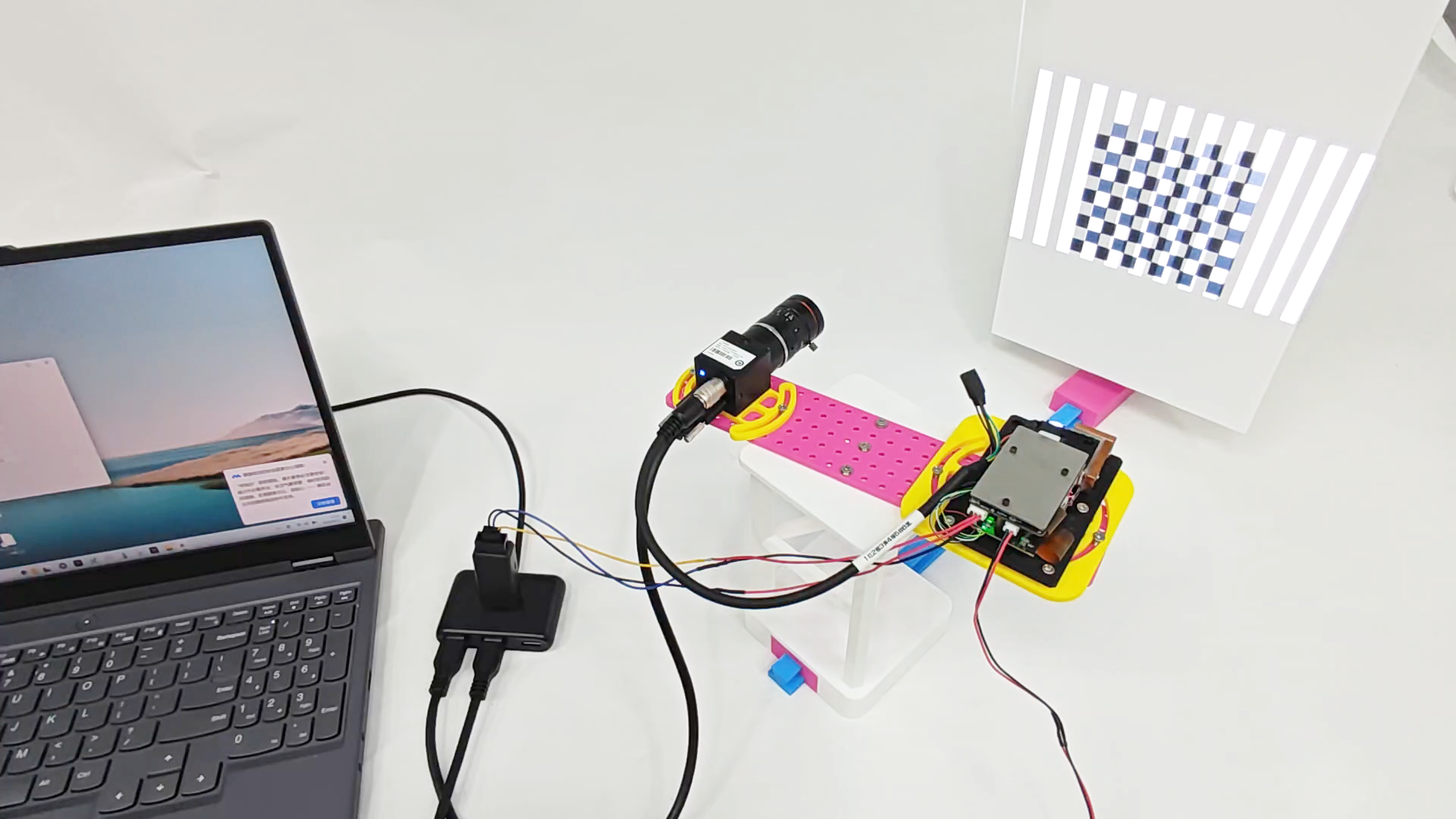

在当今数字化时代，3D扫描技术正逐渐走进我们的生活和工作。其中，低成本单目结构光系统以其高效、精准的特点，受到了众多行业人士的青睐。今天，我们将为大家详细介绍如何安装一台由响西智能提供的低成本单目结构光系统，带你轻松开启3D结构光扫描之旅。通过这台低成本结构光设备，你可以快速实现结构光三维重建，为你的项目提供精准的数据支持。低成本单目结构光系统不仅价格亲民，而且性能卓越，是理想的3D扫描解决方案。

秘诀要点

响西智能专利产品

安装前的准备

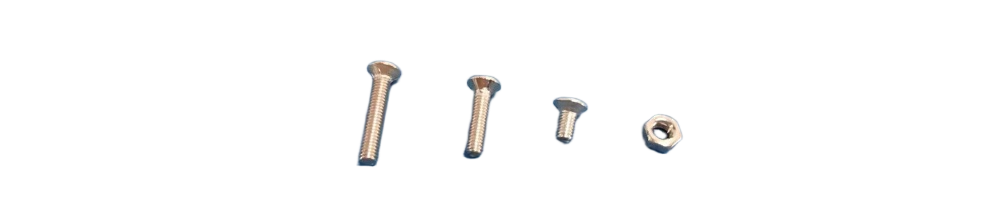

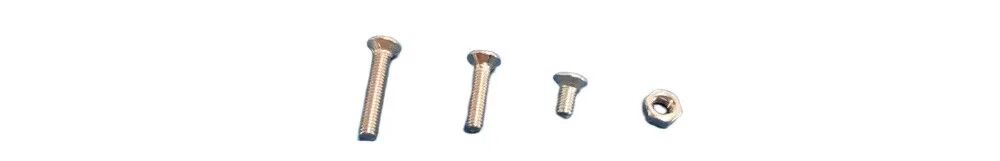

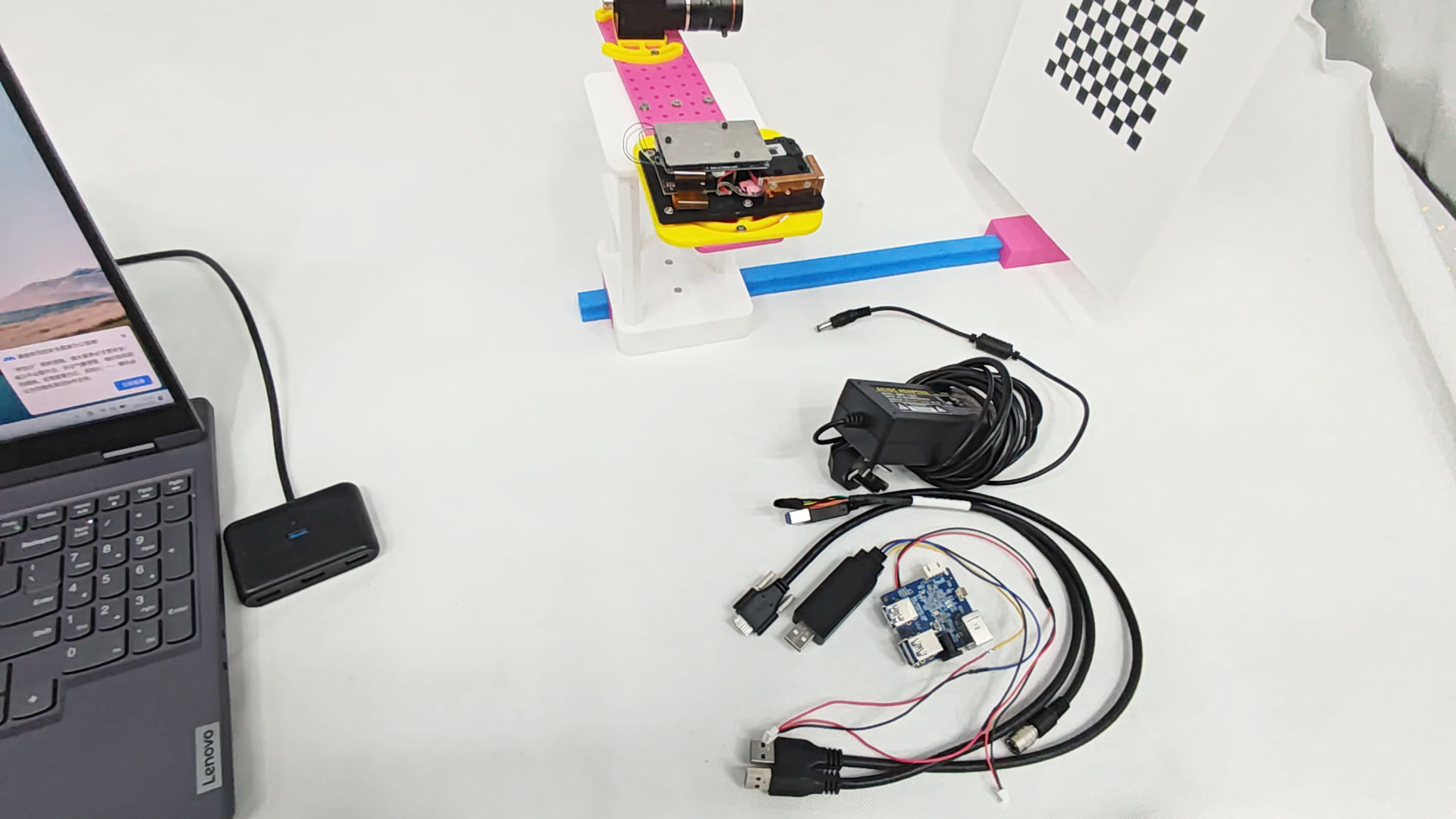

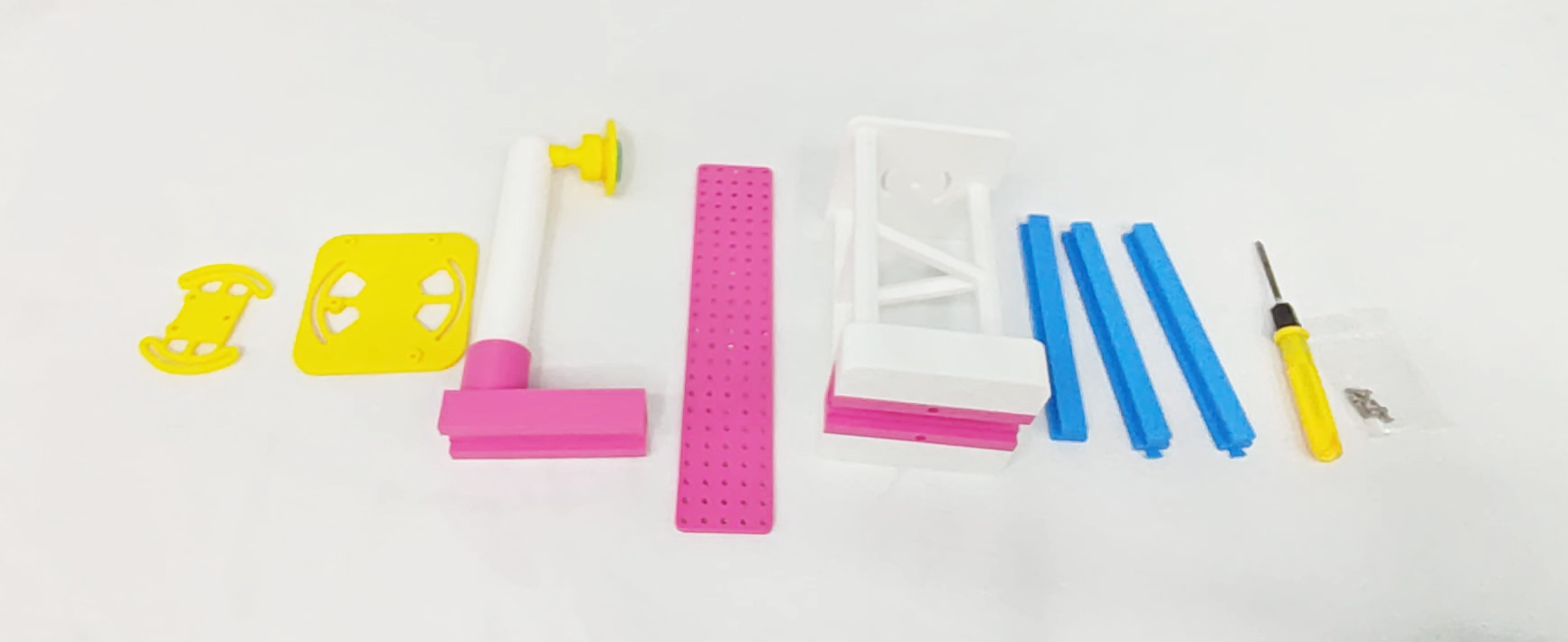

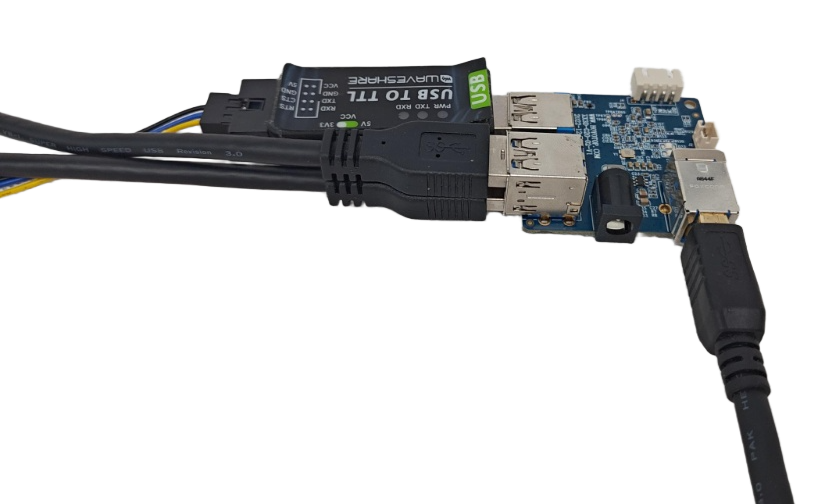

在开始安装之前，确保你已经准备好所有必要的工具和配件。根据响西智能提供的产品规格，你需要以下几种螺丝（图片所示从左到右依次）：M3*16、M3*12、M3*5以及M3螺母。这些螺丝将在安装过程中起到关键作用。同时，准备好工具箱中的螺丝刀和扳手，确保安装过程顺利进行。这一步是3D结构光安装的基础，也是确保后续步骤顺利进行的重要保障。单目结构光系统的安装需要细心和耐心，确保每一个步骤都准确无误。

组装过程详解

（一）支架组装

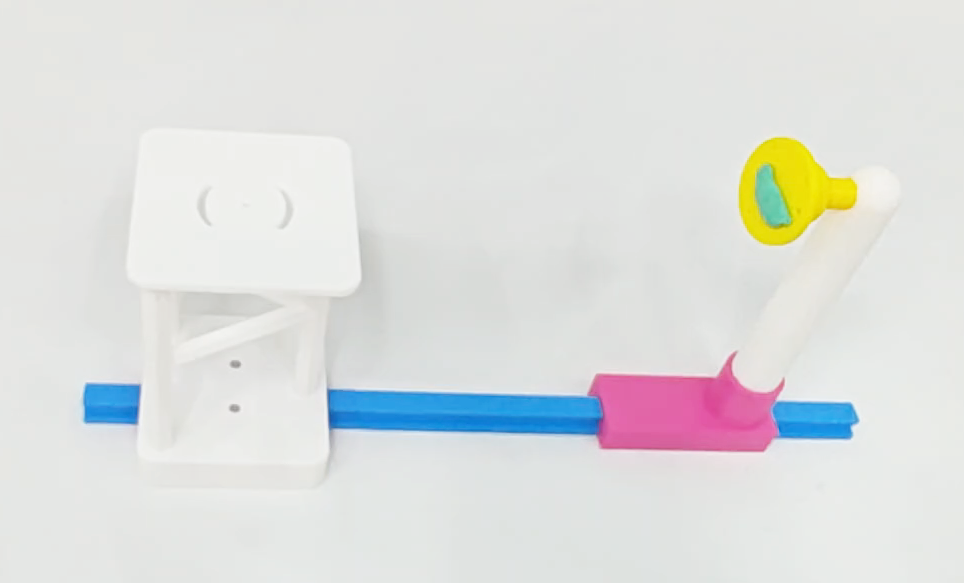

安装轨道和支撑平台：这是整个安装过程的第一步。将轨道固定在支撑平台上，确保其牢固稳定。这一步是整个结构的基础，务必仔细操作。这是3D结构光安装的关键步骤之一，确保后续的单目结构光设备能够稳定运行。

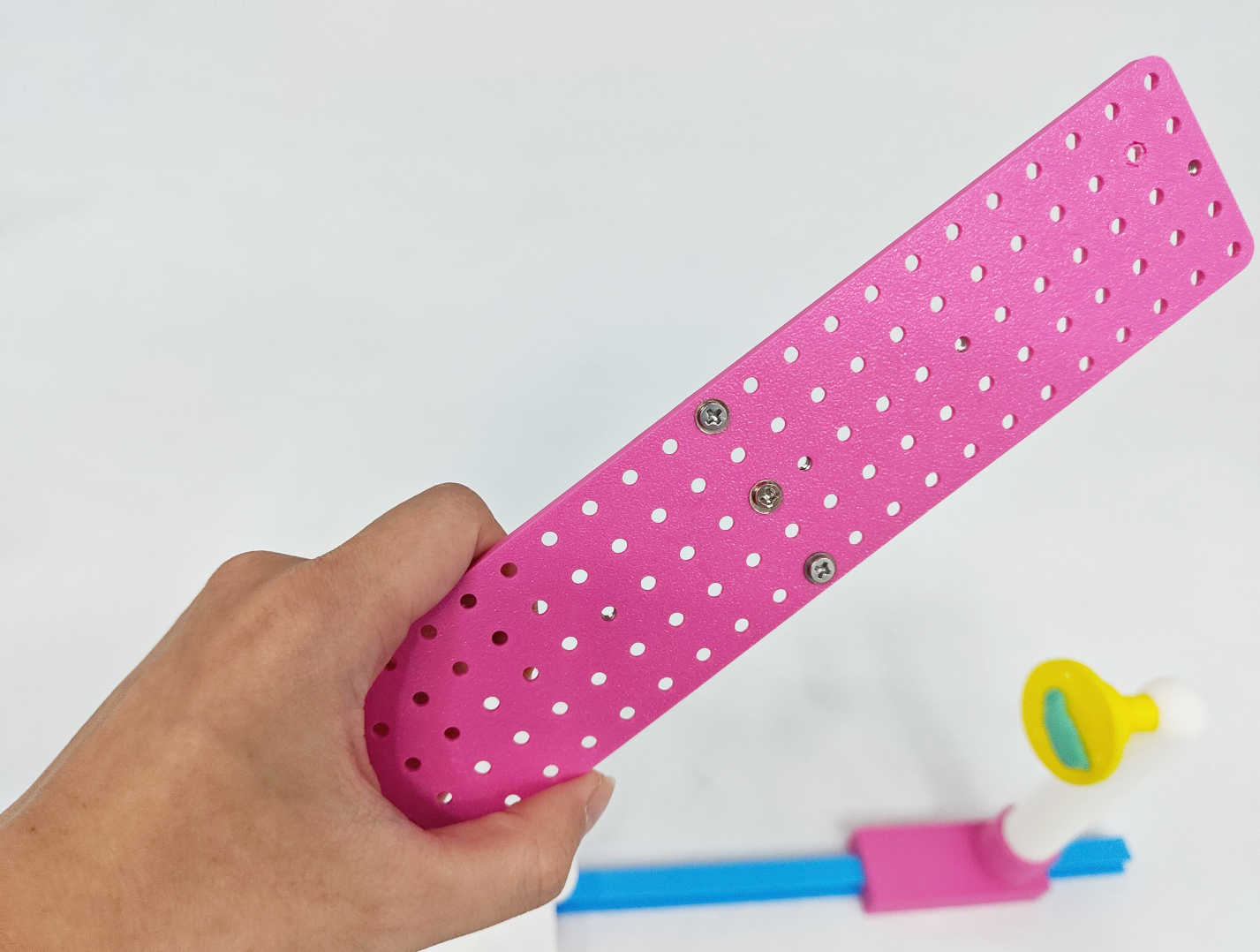

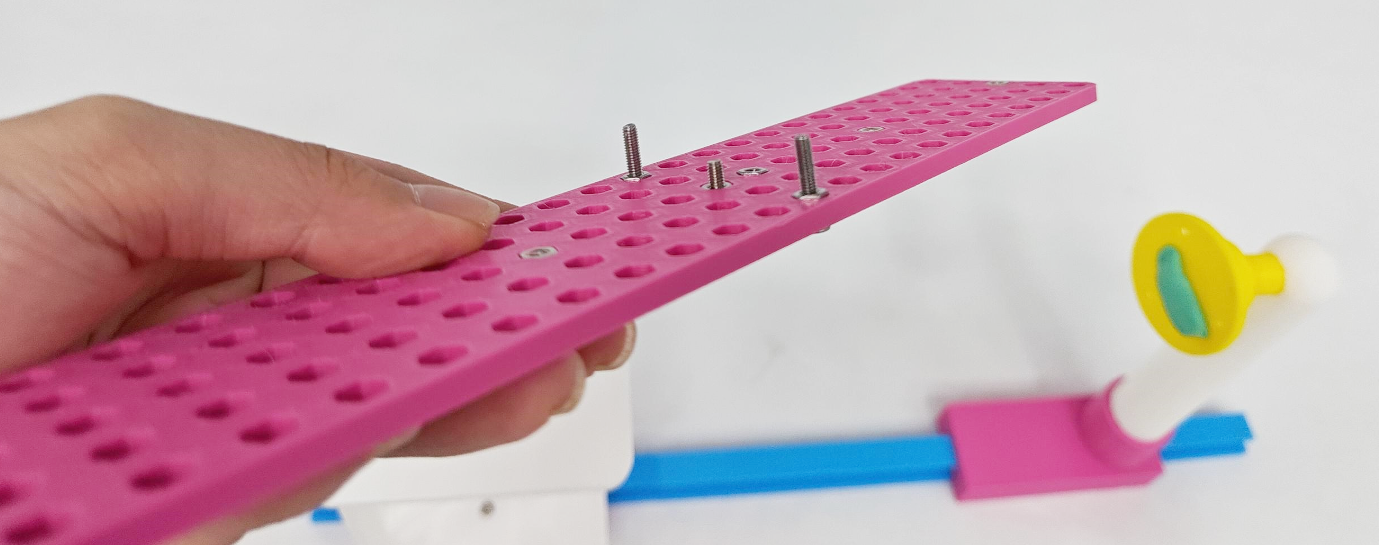

支撑板安装：接下来，将支撑板安装到轨道上。使用2颗M3*16螺丝和1颗M3*12螺丝将支撑板固定在轨道上。确保螺丝拧紧，以防止在后续使用过程中出现松动。这一步对于3D结构光的稳定性至关重要。

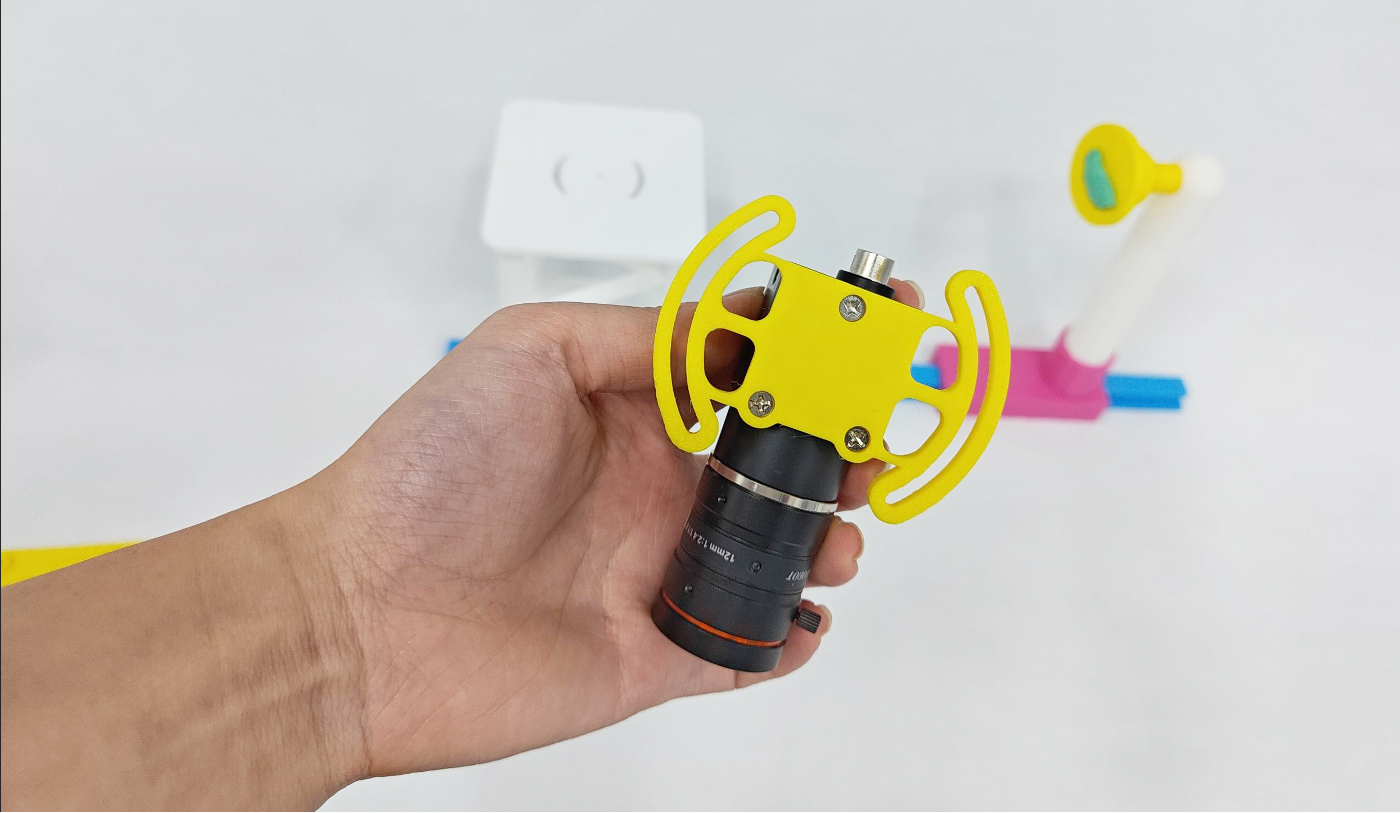

相机安装：使用3颗M3*5螺丝将相机安装在固定板上。这一步需要特别注意螺丝的紧固程度，以确保相机在扫描过程中的稳定性。安装完成后，检查相机是否牢固安装在固定板上。这一步是低成本结构光系统安装的重要环节，确保相机能够稳定工作，为结构光三维重建提供高质量的数据。

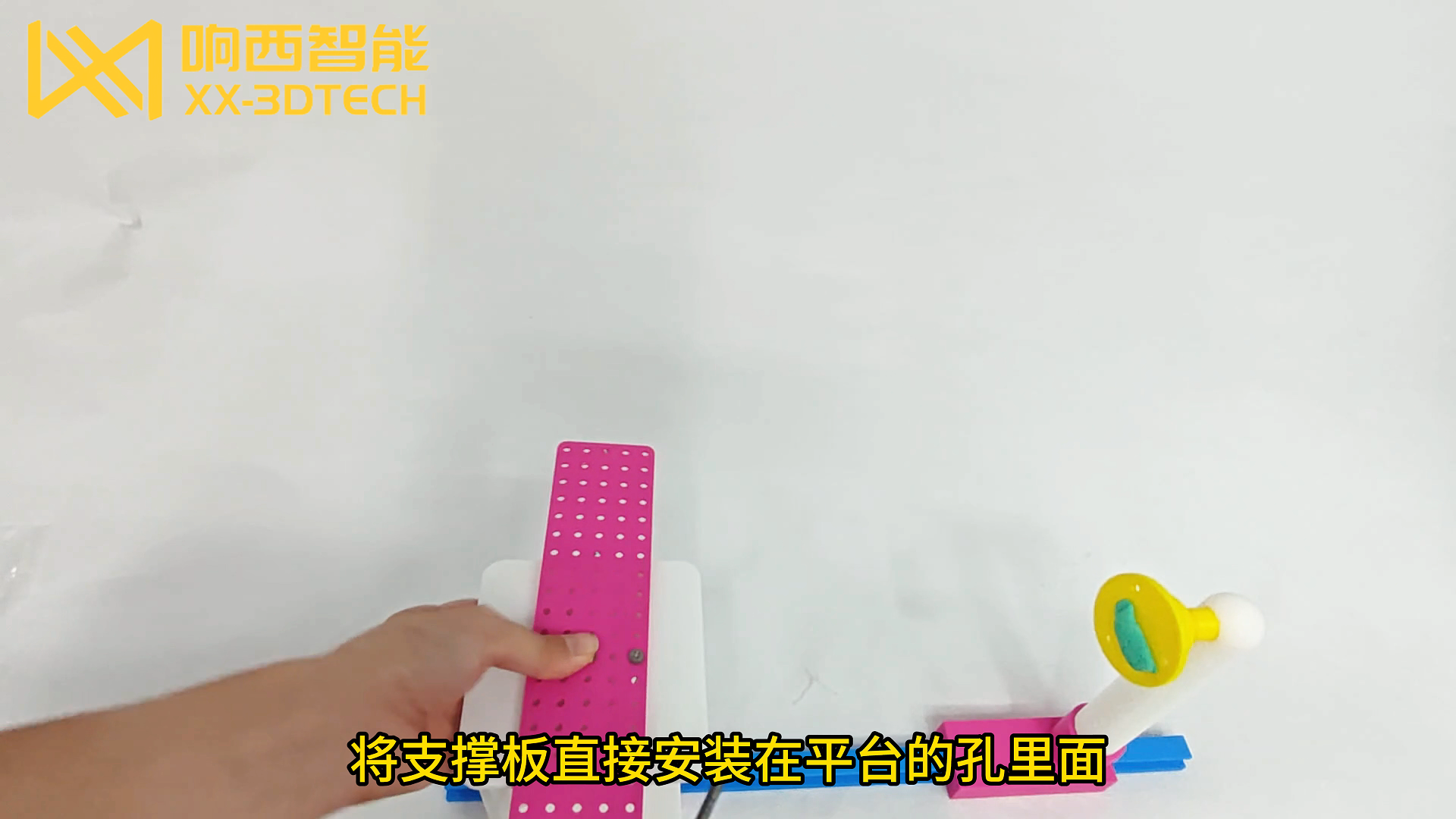

平台安装：将支撑板直接安装在平台的孔里面。这一步相对简单，但同样需要确保安装的准确性。这一步是3D结构光安装过程中的一个重要环节，确保整个系统的稳定性。

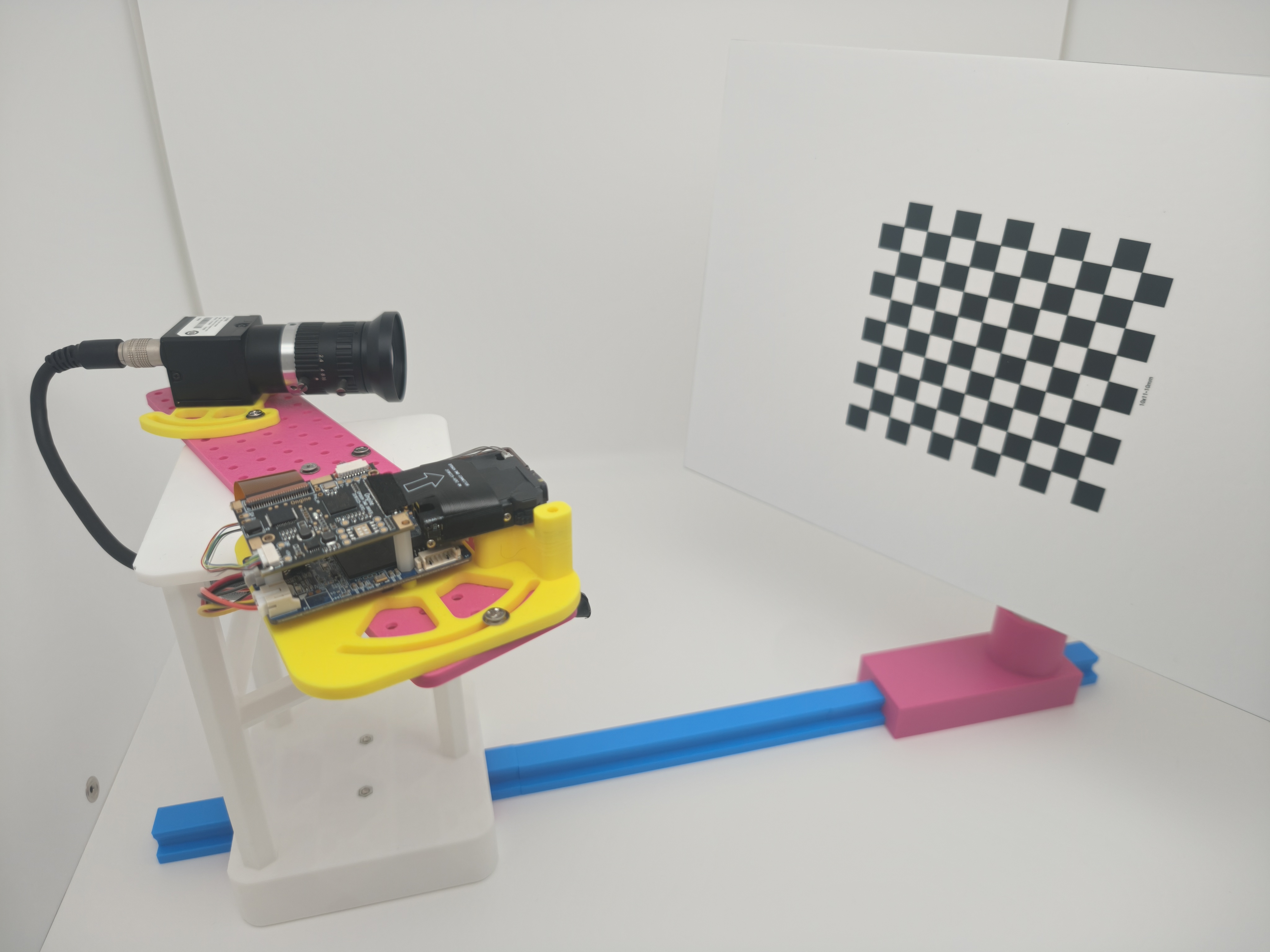

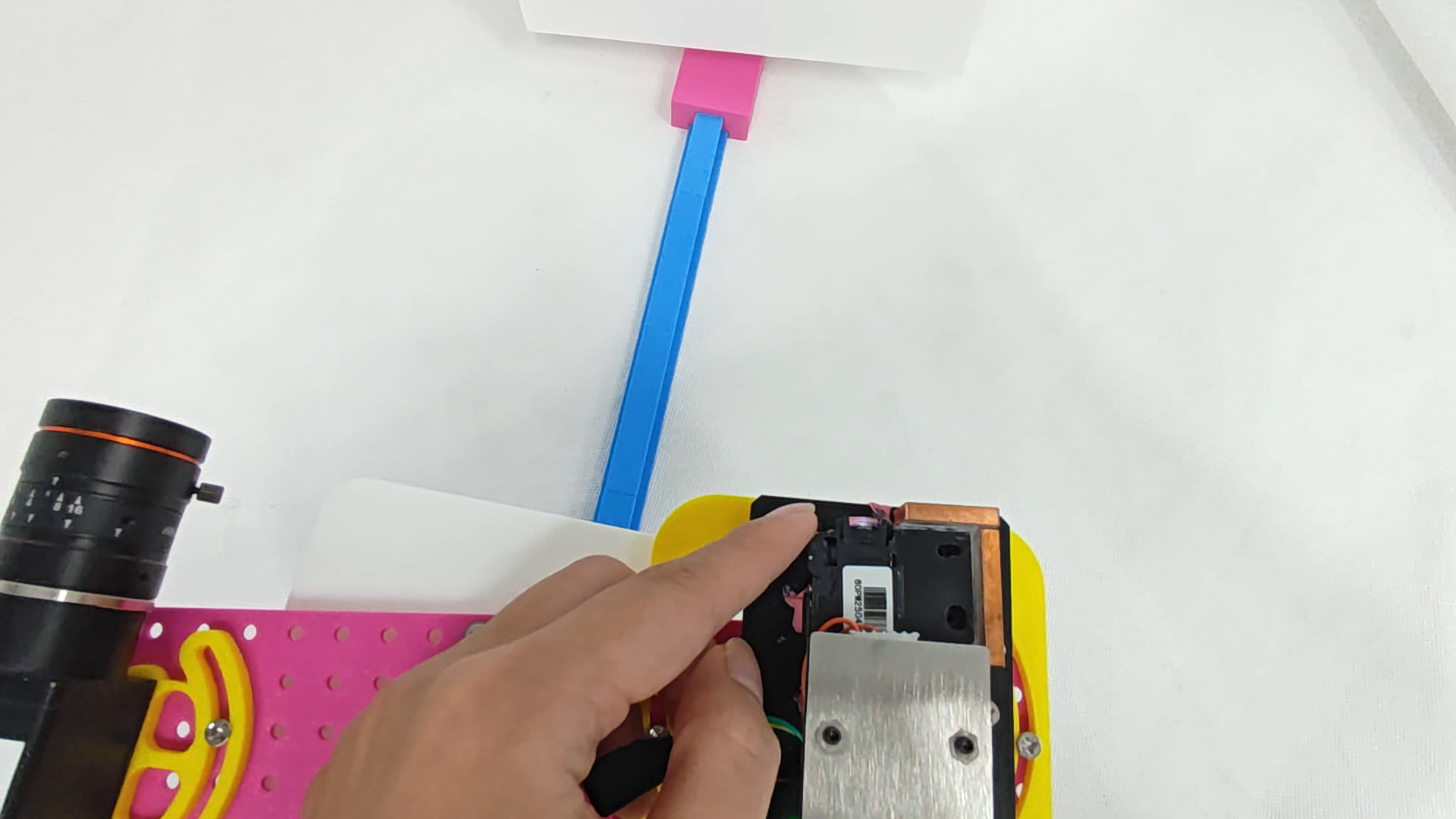

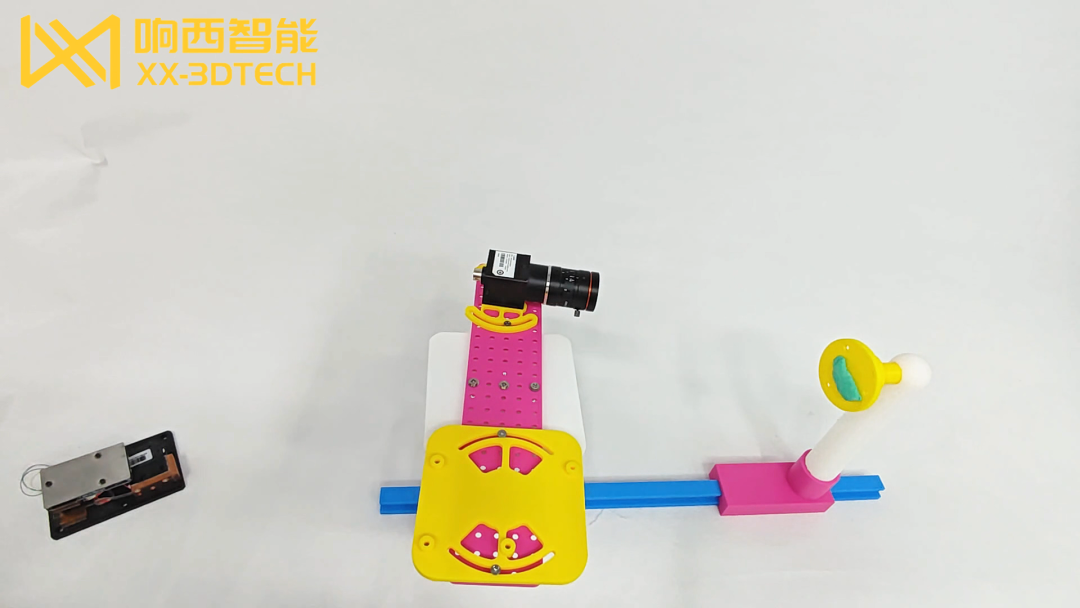

相机、光机固定板及光机安装：使用M3*12螺丝将相机、光机固定板以及光机安装在相应位置。这一步需要根据实际情况调整螺丝的使用数量和位置。安装完成后，检查所有部件是否安装牢固，确保在扫描过程中不会出现松动。这是低成本结构光系统安装的最后一步，确保所有部件安装牢固，为后续的3D结构光扫描做好准备。

（二）标定板安装

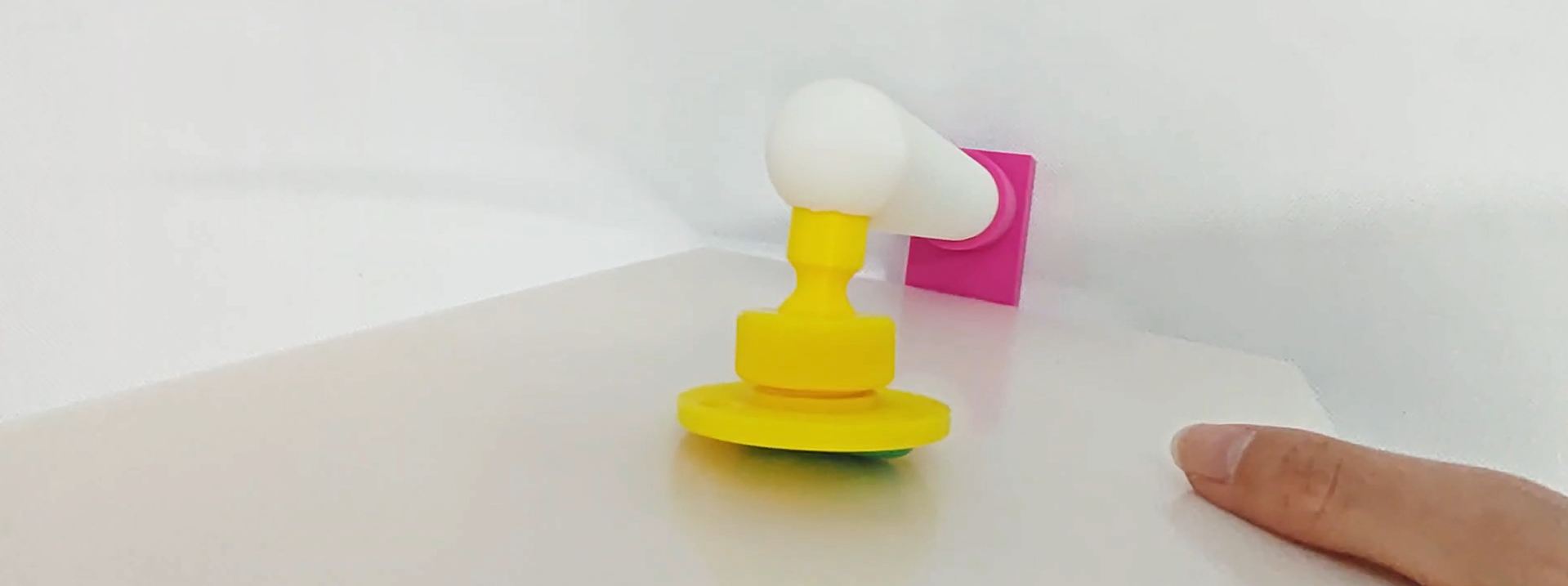

最后一步是将标定板用蓝丁胶固定在万向头上。这一步看似简单，但却至关重要。标定板的安装位置和角度将直接影响到扫描的精度和效果。根据响西智能多次实验的建议，确保标定板安装在万向头的中心位置，并调整好角度，以便在扫描过程中能够获得最佳的扫描效果。这一步是3D结构光安装过程中的一个重要环节，确保标定板安装正确，为结构光三维重建提供准确的参考。
